3-Wege-Kühlmittelventil

Wenn Sie auf der Suche nach einem 3-Wege-Kühlmittelventil sind, können Sie das Produkt gerne in unserem Werk im Großhandel erwerben. Als einer der führenden Hersteller und Lieferanten in China bieten wir Ihnen den besten Service und eine schnelle Lieferung. Überprüfen Sie nun das Angebot bei unserem Verkäufer.



3-Wege-Kühlmittelventil





Zur Kühlung verwendet das 3-Wege-Kühlmittelventil einen Gleichstrommotor und ein Getriebe zur Steuerung der Ventildrehung.



Die Ventilstellung ist vom Gleichstrommotor abhängig; Getriebe Es wird durch Positionssensoren gesteuert. Der Positionssensor erzeugt eine entsprechende Spannung basierend auf dem Winkel des Ventils.



3-Wege-Kühlmittelventile können mit Durchmessern von 16 Ø bis Ø 25 konstruiert werden, sodass nur Änderungen an den Rohrabmessungen erforderlich sind.

Das Ø25-Wasserventil ermöglicht eine Durchflussmengenregelung von 5 l/min bis 100 l/min.



Probleme mit herkömmlichen Ventilen	Unsere Premium-Lösung
Eine ungenaue Steuerung führt zu Temperaturschwankungen (±2 Grad).	Gleichprozentige Durchflusscharakteristik sorgt für eine stabile, präzise Ausgabe (±0,5 Grad)
Leckage am geschlossenen Anschluss verschwendet Energie (Bypass-Strömung)	Blasen-dichter Verschluss-(weniger als oder gleich 0,1 % Leckage) verhindert Energieverlust
Kurze Lebensdauer bei Kaltwasseranwendungen (Kondensation, Korrosion)	Schaft aus Edelstahl + Körper aus Messing/Bronze, korrosionsbeständig, 100,000+ Zyklen





Funktionsprinzip

Ein 3-Wege-Kühlmittelventil reguliert den Kaltwasserfluss, indem es den Fluss umleitet, anstatt ihn zu stoppen{1}}und so den Systemdruck konstant hält und gleichzeitig die Temperatur moduliert.



Technische Spezifikationen



NEIN	Parametername	Werte
1	Interne Undichtigkeit des Wasserventils	Weniger als oder gleich 20 ml/min (Wassertest), 30 kPa Druckunterschied
2	Externe Leckage des Wasserventils	Weniger als oder gleich 5 ml/min (Gastest), 340 kPa (Überdruck)
3	Reaktionszeit für den Moduswechsel	<10s
4	Kontrollmethode	LIN
5	Standard-Betriebsspannung	24V
6	Betriebsspannungsbereich	20V~30V
7	Lebensdauer	300.000 Schaltzyklen

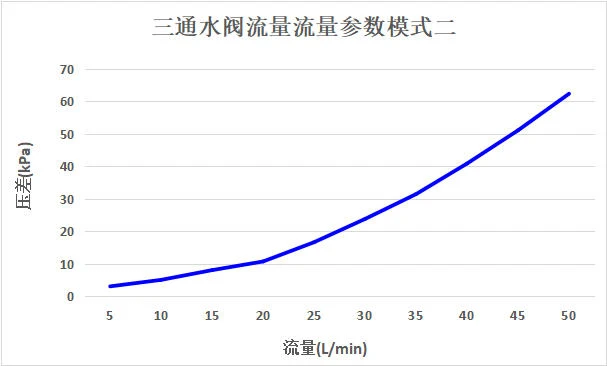

Theoretische Strömungswiderstandskurve des 3-Wege-Kühlmittelventils (100 % vollständig geöffnet)



Medium	50 % Ethylenglykol
Temperatur	25 Grad
Außendurchmesser des Rohres	Φ25
Fließen	5–50 l/min





Das Diagramm des Installationsorts ist unten dargestellt (zulässige Installationswinkel).

Verbindungsvoraussetzungen mit dem Fahrzeug:



✅ Druckgeräterichtlinie
✅ RoHS-konform (umweltfreundlich)
✅ IATF 16949 zertifizierte Fertigung
✅ Einhaltung der Leckagenormen









Wir können verschiedene Versandarten und Zahlungsmethoden unterstützen.

Zahlung: T/T, PayPal, L/C, Western Union.
Versand: DHL, FedEx, UPS, Luftfracht, Seefracht (FCL/LCL).
Lieferung: Muster in 7–10 Tagen. Großbestellungen in 30-35 Tagen.
