Wärmemanagementeinheit für Elektrofahrzeuge



Wärmemanagementeinheit für Elektrofahrzeuge

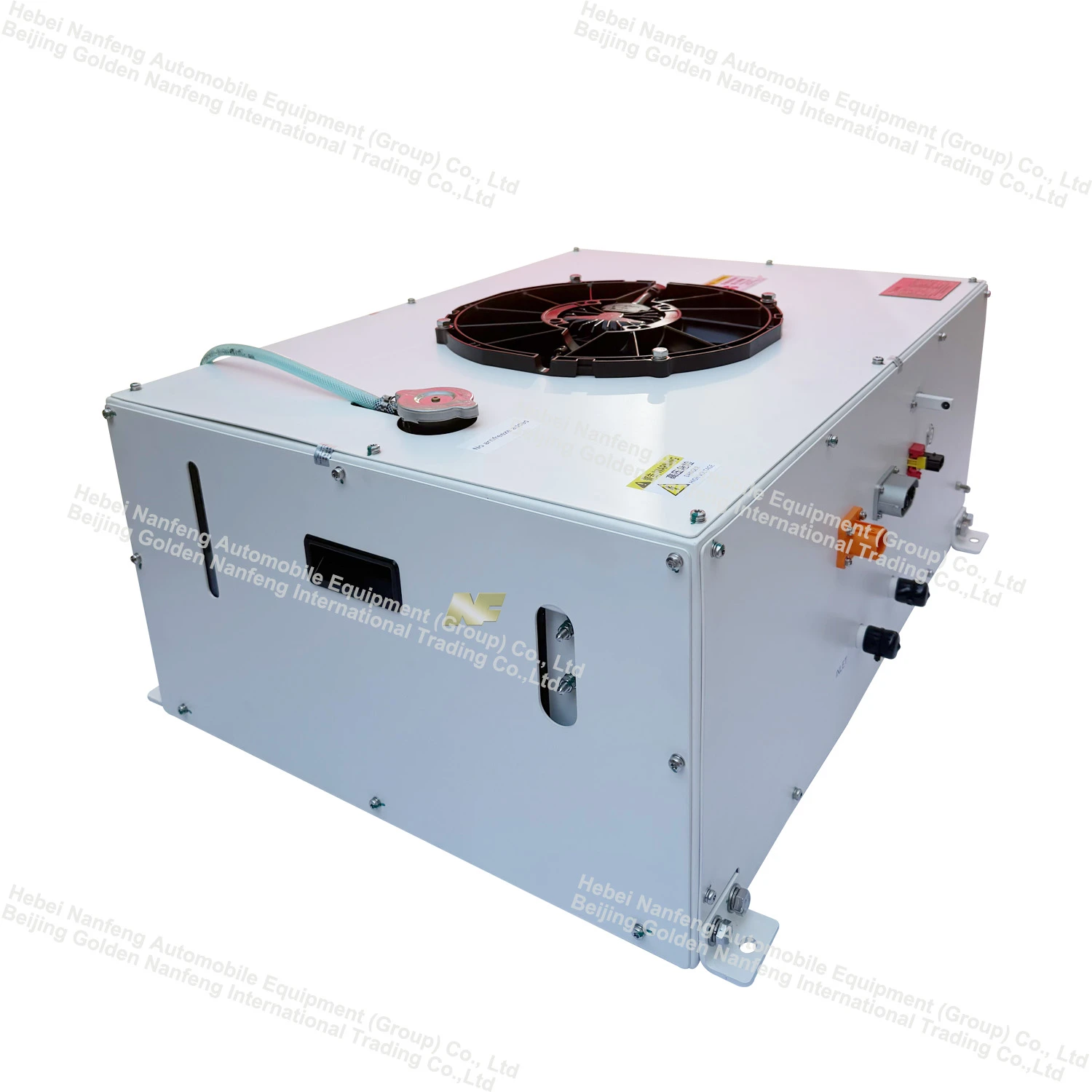

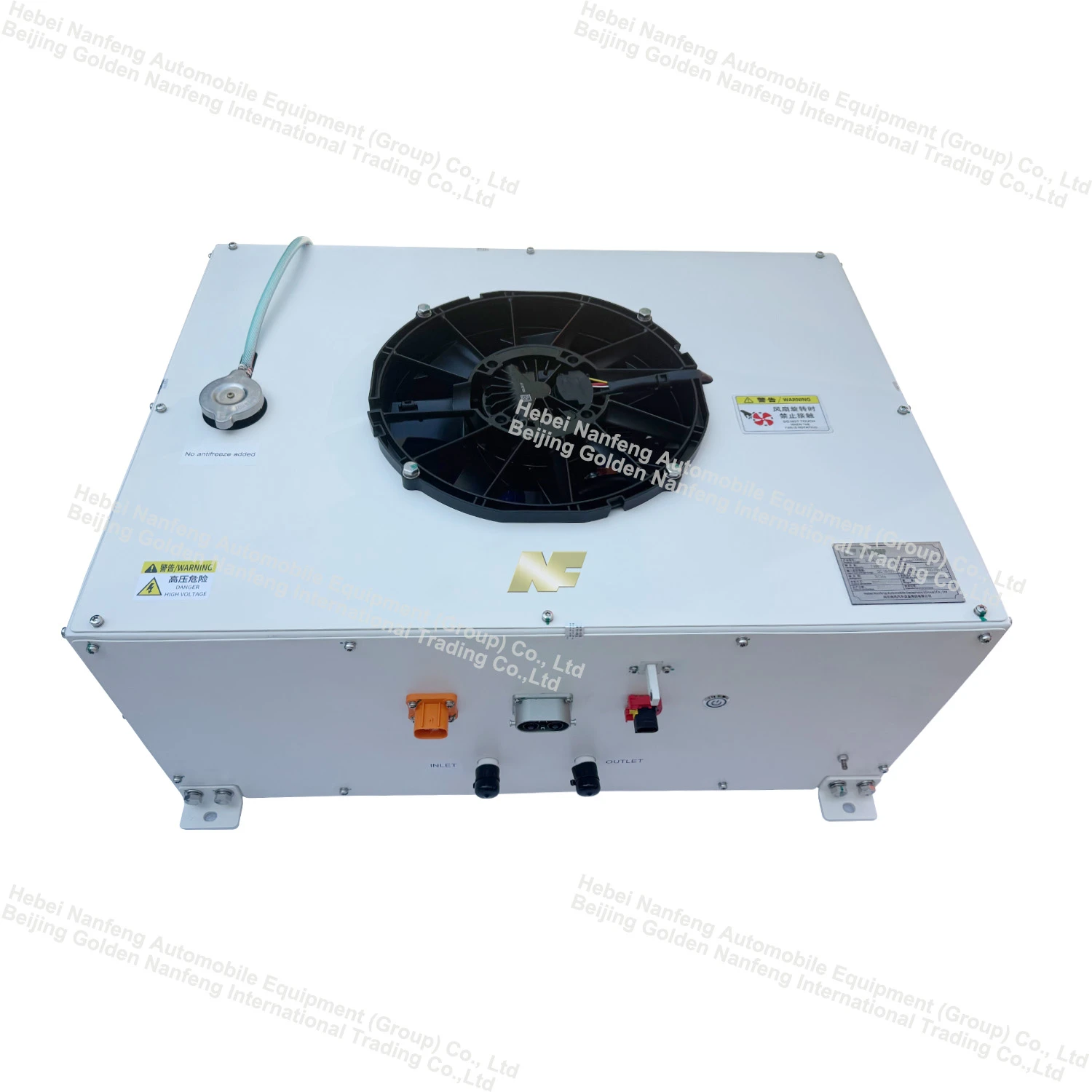

NFEHP-SerieWärmemanagementeinheitist ein System zum Kühlen/Aufheizen des Batteriesatzes von Fahrzeugen mit neuer Energie.



Während des Fahr- oder Ladevorgangs des Fahrzeugs steigt die Temperatur des Batteriepakets aufgrund der äußeren Umgebungstemperatur oder der Lade- und Entladeeigenschaften des Batteriepakets selbst, was zum Verlust der optimalen Arbeitsumgebung der Batterie führt. Das Serviceobjekt dieses Produkts ist der wassergekühlte Batteriesatz. Durch die Steuerung der Wassertemperatur arbeitet der Batteriesatz im Batteriesatz innerhalb eines bestimmten Temperaturbereichs, um die Qualität der Batterie sicherzustellen, ihre Lebensdauer zu verlängern und die Reichweite des Fahrzeugs sicherzustellen.



Im Vergleich zur herkömmlichen Wärmeableitungsmethode zeichnet sich dieses Produkt durch eine schnelle Wärmeableitung, einen hohen Wirkungsgrad und eine stabile Temperaturregelung aus, wodurch die Batterieleistung erheblich verbessert und die Lebensdauer verlängert werden kann.





Die durchgezogene rote Linie in der Abbildung stellt den Kühlkreislauf und die gestrichelte blaue Linie den Kühlmittelkreislauf dar. Dieses Gerät verfügt über drei Modi: Kühlmodus, Heizmodus und Selbstzirkulationsmodus. Das Gerät wechselt zwischen diesen drei Modi basierend auf der Parameterrückmeldung vom Batteriepaket-BMS.





Kühlmodus:



Der Lüfter und der Kompressor werden eingeschaltet und das Kältemittel mit hoher{0}}Temperatur und hohem-Druck wird aus dem Kompressor ausgestoßen und gelangt zur Wärmeabgabe und Kühlung in den Kondensator. Anschließend wird es zur Kühlung gedrosselt und über ein thermisches Expansionsventil drucklos gemacht. Das Kältemittel mit niedrigem Druck und niedriger Temperatur tritt in den Batteriekühler ein und tauscht Wärme mit dem aus dem Batteriepaket ausströmenden Kühlmittel mit hoher Temperatur aus. Das Kältemittel nimmt Wärme auf und gelangt in die Saugöffnung des Kompressors, wodurch ein Kühlkreislauf abgeschlossen wird. Gleichzeitig strömt das Hochtemperatur-Kühlmittel, das aus dem Batteriepack-Auslass fließt, durch die Wasserpumpe und strömt durch den Kühler, um Kühlung zu erhalten. Dabei entsteht ein Niedrigtemperatur-Kühlmittel, das in den Batteriepack-Einlass eintritt, um die Batterie zu kühlen und einen Wasserkreislaufzyklus abzuschließen.



Der Kühlmodus eignet sich für Arbeitsbedingungen mit hoher thermischer Belastung des Akkupacks.



Heizmodus:



Der Lüfter und der Kompressor werden ausgeschaltet, die Wasserpumpe und die elektrische Heizung werden eingeschaltet und das Kühlmittel mit niedriger -Temperatur wird durch die elektrische Heizung erwärmt, bevor es durch den Kühler fließt und in den Batteriesatz gelangt, um die Batterie zu erwärmen.



Selbst-Zirkulationsmodus:



Der Kompressor und die elektrische Heizung werden ausgeschaltetWasserpumpeund der Lüfter werden eingeschaltet und das Kühlmittel zirkuliert zwischen der Wärmemanagementeinheit und dem Batteriepaket, um die Wärme aus dem Batteriepaket abzuleiten.



Der Selbstzyklusmodus eignet sich für Arbeitsbedingungen mit geringer thermischer Batteriebelastung.





1	Modell	NFEHP6.0-1
2	Kühlkapazität	7KW
3	Heizleistung	8KW
4	Nennspannung	600 VDC
5	Niederspannungsnetzteil	16-32 VDC
6	Überspannungsschutz/Wiederkehrspannung	750/730 VDC
7	Unterspannungsschutz/-wiederherstellung	400/420 VDC
8	Kältemittelträger	50 %:50 % Ethylenglykol/Wasser-Lösung
9	Kältemittel	R134a
10	Kompressorverdrängung	34cc
11	Arbeitstemperatur	-40 Grad ~+50 Grad
12	Schutzstufe der Einheit	IP67
13	Außendurchmesser des Wassereinlassrohrs	Φ20mm
14	Außendurchmesser des Wasserauslassrohrs	Φ20mm
15	Gesamtmasse	<50 kg
16	Kommunikationsmethode	CAN2.0B



• Elektrofahrzeuge: Pkw-Elektrofahrzeuge, Nutzfahrzeuge (Busse, Logistik-Lkw), neue Energie-Spezialfahrzeuge (Technikfahrzeuge, Sanitärfahrzeuge).
• Energiespeichersysteme: Stationäre Energiespeichersysteme (Netzseite, Nutzerseite), mobile Energiespeicheranlagen.
• Industrieausrüstung: Hochleistungs-Frequenzumrichter, Laserschneidemaschinen, medizinische Geräte (MRT, CT-Scanner).











• Zertifizierungen: Entspricht ISO 45001, IATF 16949, CE und anderen internationalen Standards.
• Garantie: Bietet 2 Jahre Garantie für das gesamte Gerät; Kostenloser Ersatz defekter Teile innerhalb der Garantiezeit.
• Anpassungsservice: Unterstützt die individuelle Anpassung von Kühl-/Heizkapazität, Abmessungen, Kommunikationsprotokollen usw. entsprechend den Kundenanforderungen.
• Globales After-Sales--Netzwerk: Richtet Servicezentren in wichtigen Regionen der Welt ein; bietet rund um die Uhr technischen Support, Vor-Ort-Wartung und Schulungsdienste.



Wir sind bestrebt, unseren Kunden zuverlässige Wärmemanagementlösungen anzubieten. Kontaktieren Sie uns jetzt, um ein individuelles Angebot und eine technische Lösung zu erhalten!
